10D

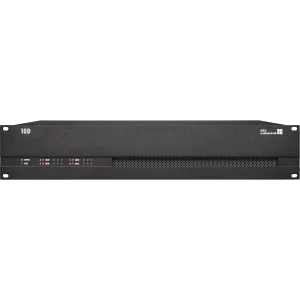

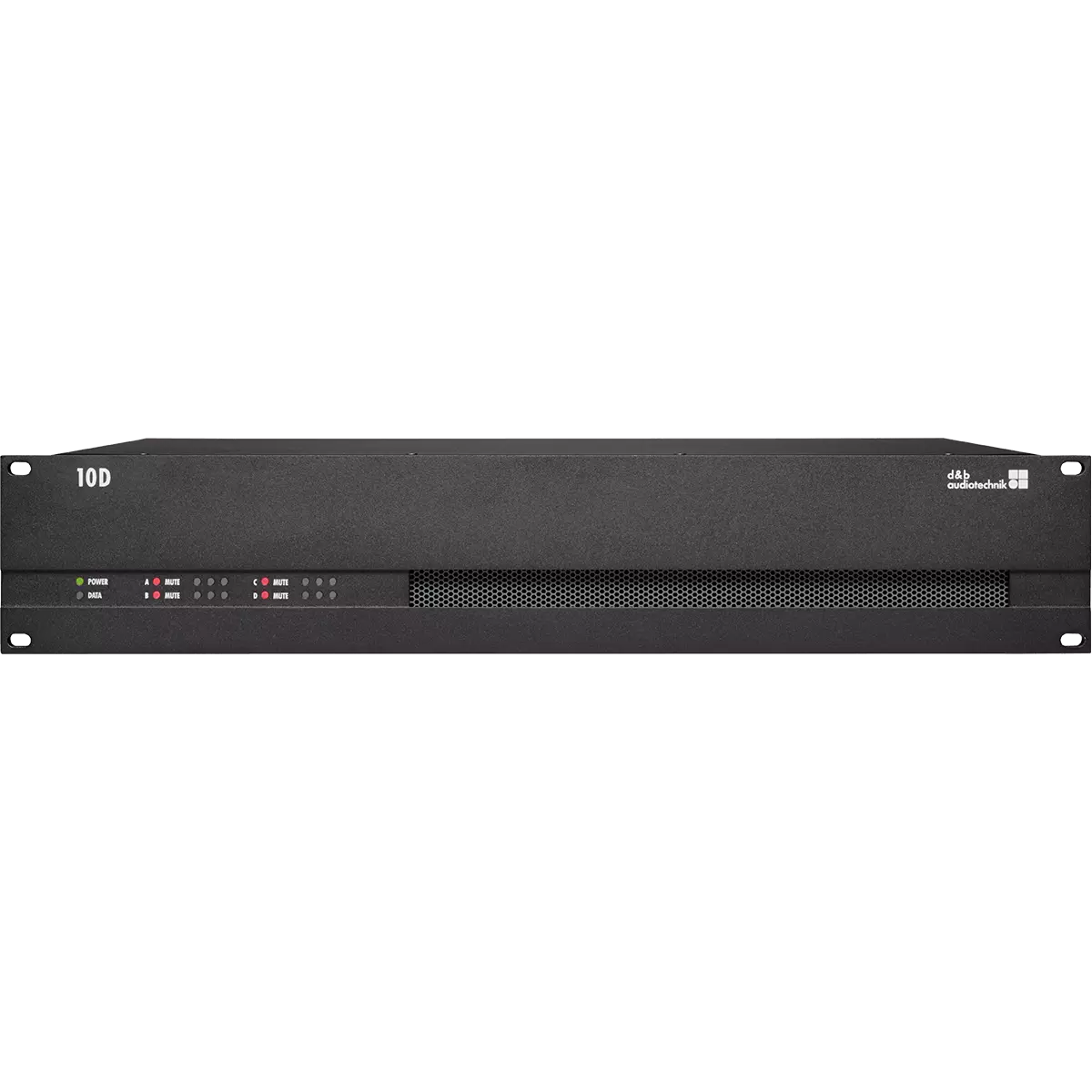

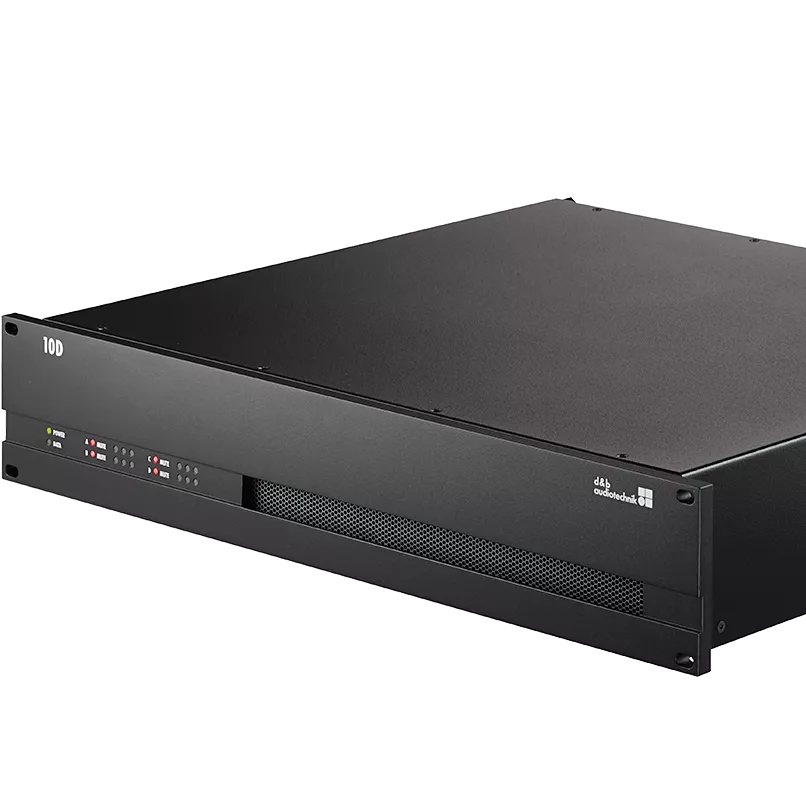

Четириканалният усилвател 10D на 2 RU е проектиран за интегриране в приложения, които изискват по-ниско ниво на звуково налягане (SPL). Това устройство съдържа разширени функционалности за управление на входа с отделен контрол на входното усилване за всеки входен канал, входове/изходи с общо предназначение (GPIO) и конектор за General Fault, който позволява дистанционно да се сигнализира за обща грешка на устройството. Усъвършенстваните функции за наблюдение на състоянието на системата, като например наблюдение на входа и натоварването, гарантират пригодност в аварийна ситуация. 10D споделя същата платформа за цифрова обработка на сигнала като последното поколение четириканални усилватели на d&b, като осигурява конфигурации за по-малки високоговорители на d&b, както и линеен режим. За по-мащабни приложения, включващи серията A, серията J, серията SL, серията V, монитора M2, B22-SUB и системи, които изискват по-висок SPL изход, е необходим специфичният за инсталацията усилвател 30D. Интегрираният в 10D DSP включва цялостно управление на високоговорителите, превключваеми функции за филтриране, както и дефинирани от потребителя възможности за еквализация и закъснение. Това включва два 16-лентови еквалайзера, осигуряващи опционално параметрично, асиметрично, шелвинг или назъбено филтриране и закъснение на сигнала до 10 s (= 3440 m/11286 ft), като всички те могат да се прилагат независимо за всеки канал. 10D е достъпен чрез мрежата d&b Remote, чрез Ethernet, използвайки протокола Open Control Architecture (OCA), или CAN-Bus, използвайки конектори RJ45. Управлението на 10D се осъществява чрез интегрирания уеб интерфейс, който позволява достъп чрез браузър, или чрез софтуера за дистанционно управление d&b R1. Самото устройство съдържа светодиоди, които показват състоянието на захранване, вход, данни и изключване на звука. Функцията LoadMatch, интегрирана в усилвателя 10D, компенсира електрически свойствата на използвания кабел за високоговорители. 10D е клас D усилвател, използващ захранване с активна корекция на фактора на мощността (PFC), подходящо за мрежови напрежения 100 V/127 V, 50 – 60 Hz и 208 V/240 V, 50 – 60 Hz, и поддържа стабилен изход, когато се използва със слаби или нестабилни мрежови захранвания. Всички входове и изходи са на конектори Euroblock.

Маршрутизиране на входовите сигнали

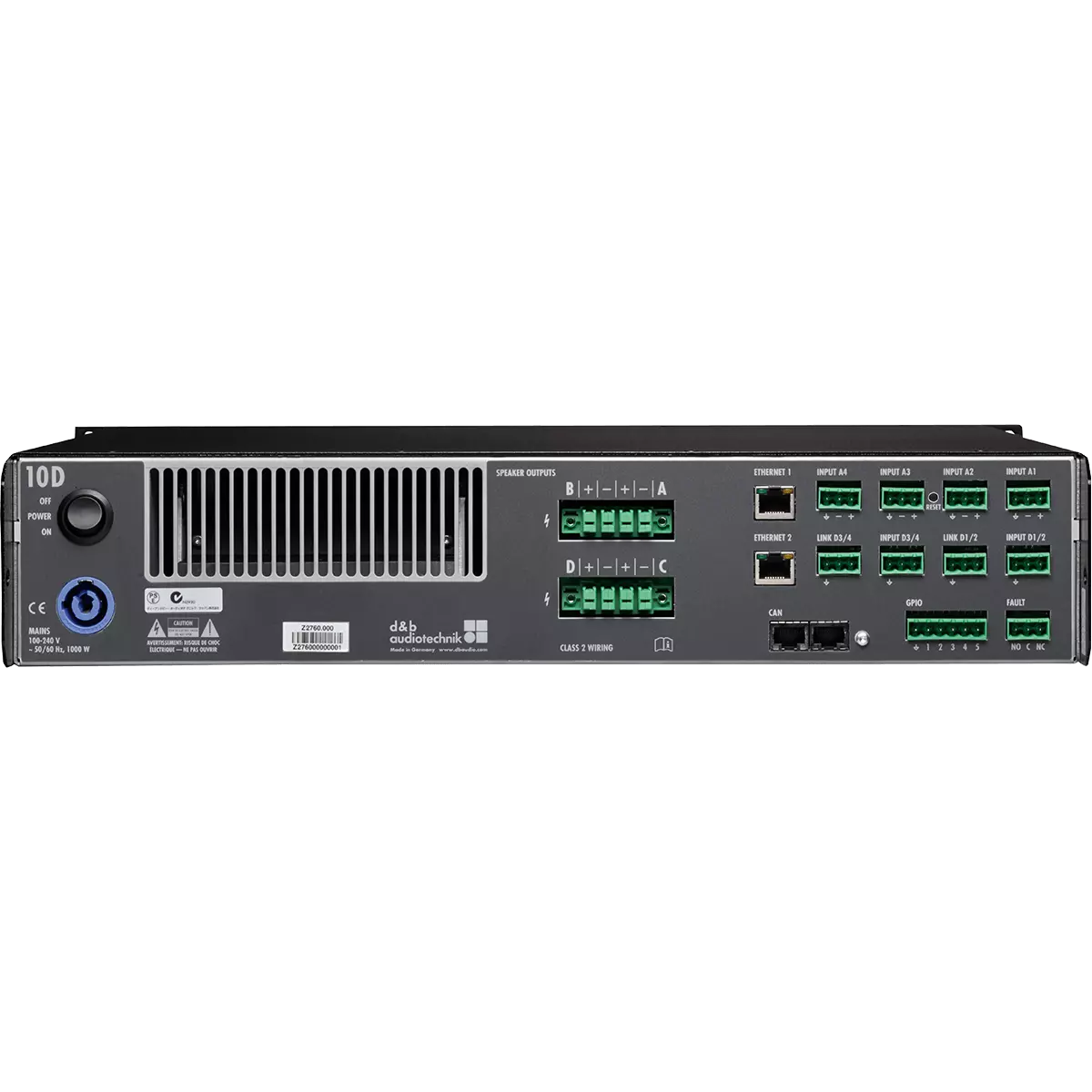

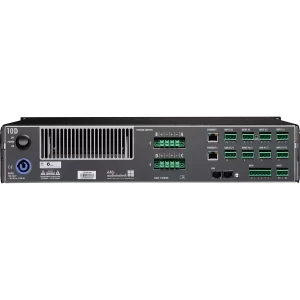

Усилвателите 10D и 30D осигуряват четири аналогови входа, четири цифрови AES/EBU канала през два входа, както и отделни аналогови и цифрови връзки, всички на конектори Euroblock. Двойките цифрови входове съдържат независими преобразуватели на честотата на дискретизация. Всеки вход разполага с отделно входно усилване, което означава, че могат да се използват източници с различни изходни нива, без да е необходимо външно смесващо устройство. Всичките осем отделни входа могат да се използват едновременно, след което да се сумират и насочат към някой от четирите изхода.

Наблюдение на състоянието на системата

Инсталационните усилватели на d&b включват отделни конектори Euroblock за вход/изход с общо предназначение (GPIO) и контакт General Fault. Конекторът GPIO предлага пет извода, осигуряващи допълнителни цифрови линии за управление, които могат да бъдат конфигурирани като вход или изход. Това позволява използването на външни устройства за управление и задействане на определени функционалности в усилвателите 10D и 30D. GPIO могат да бъдат конфигурирани за включване на устройството, заглушаване на отделни или всички канали, промяна на AmpPreset или проверка на мрежовото напрежение, захранването или състоянието на отделен канал. Отделен контакт за неизправност позволява дистанционно да се сигнализира за обща грешка на устройството.

Интегриран уеб интерфейс

Усилвателите D20, D80, 10D и 30D разполагат с интегриран уеб интерфейс за управление на отделните усилватели чрез стандартен уеб браузър. В малки приложения това позволява директно управление на всяко устройство, без да е необходимо да се създава софтуерен файл за дистанционно управление R1. Усилвателят и компютърът трябва да са свързани към Ethernet мрежа. С помощта на безжична точка за достъп тези усилватели на d&b могат да се управляват с помощта на мобилни устройства.
