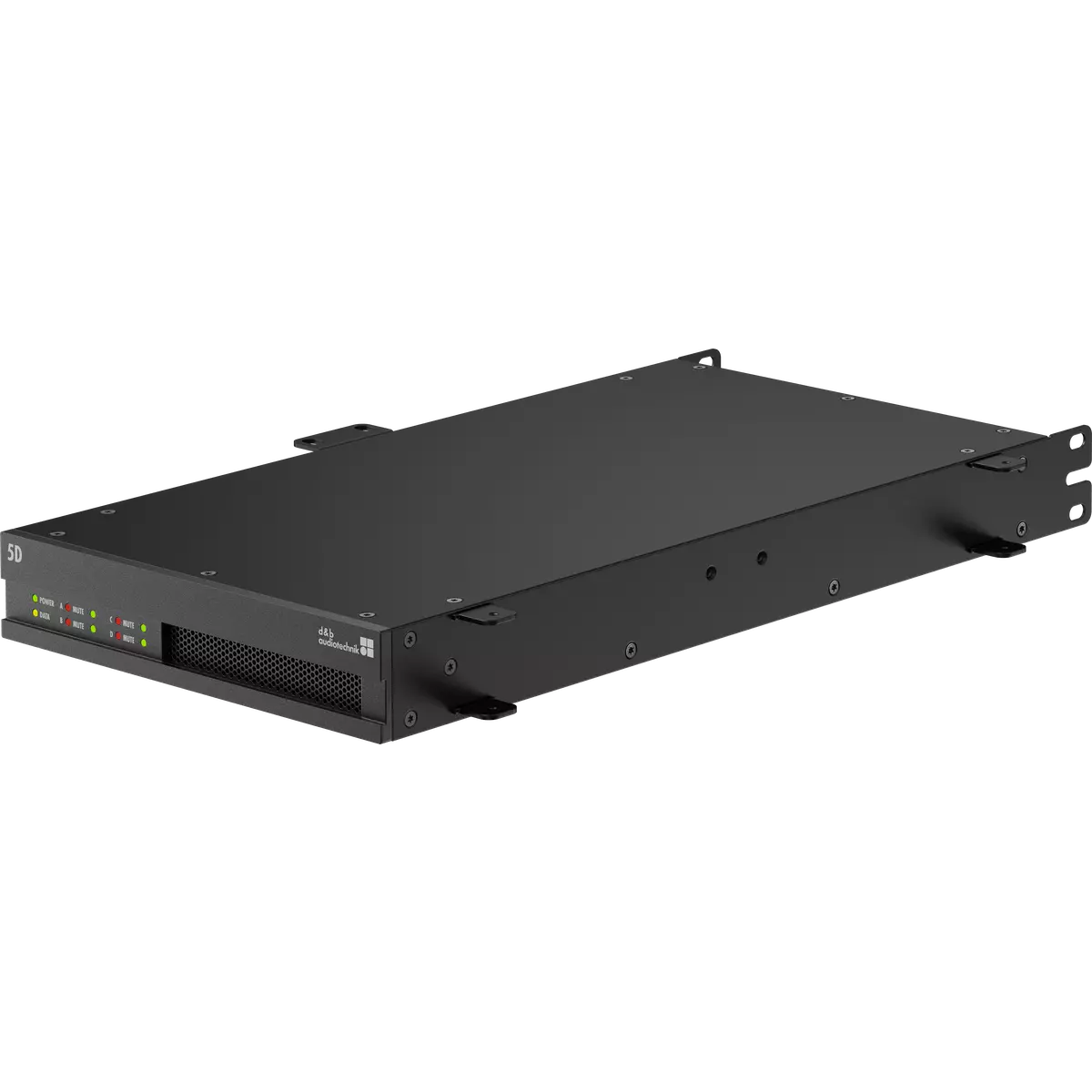

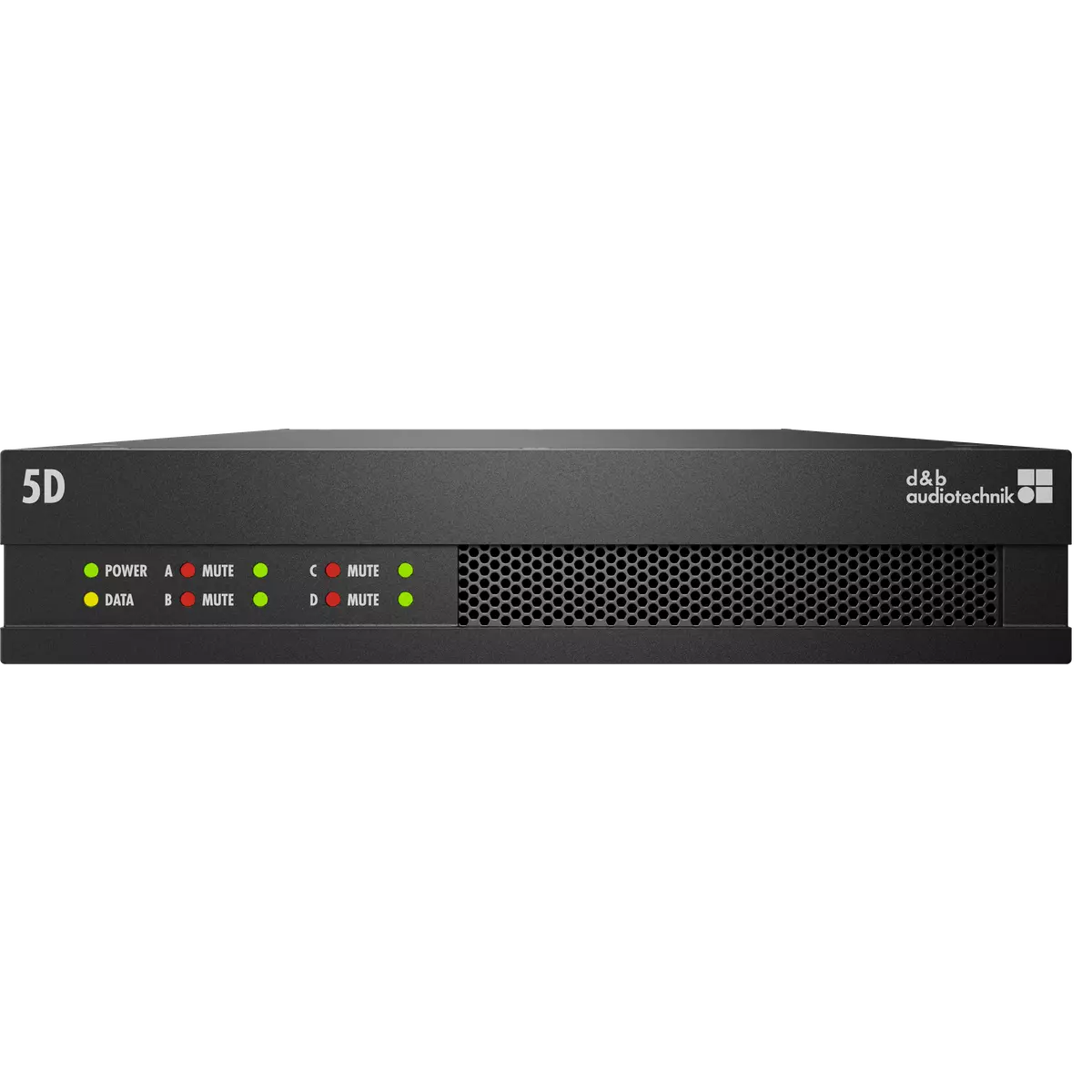

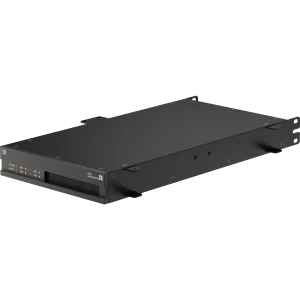

5D

5D е инсталационен усилвател от клас D с гъвкаво разпределение на мощността между четирите си изходни канала. Той използва цифрова обработка на сигнала (DSP), за да включи специфични конфигурации за по-малки високоговорители от сериите E, xS, xC и T, както и функции за еквализация и закъснение. Налична е линейна настройка, която позволява усилвателят да се използва като линеен инсталационен усилвател на мощност.

Усилвателят има динамичен обхват от 111 dB (Dante input, unweighted) и е проектиран да задвижва избрана гама от високоговорители d&b, като същевременно осигурява всеобхватни възможности за управление и защита.

DSP

Мощната обработка на сигнала разширява нивото на функционалност на вградените функции. Те включват набор от специфични за високоговорителите филтърни функции, както и дефинируем от потребителя 8-лентов еквалайзер, който улеснява настройката на системата. Възможностите за закъснение обхващат диапазон до 300 ms. DSP блокът на усилвателя има фиксирано закъснение от 1,1 ms.

Маршрутизиране на входовете

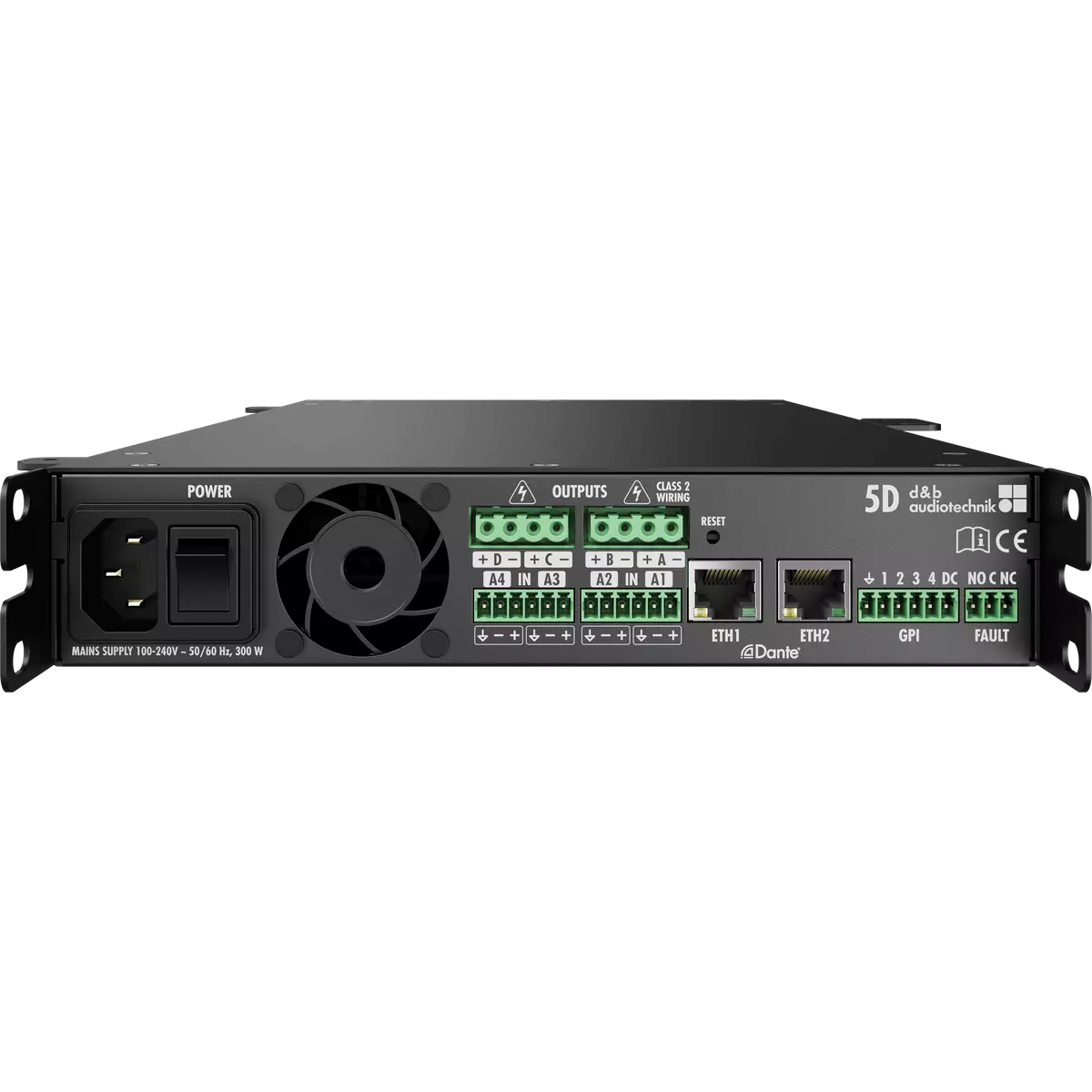

Усилвателят дава възможност до осем входни канала и осигурява четири аналогови входа на конектори Euroblock, които действат и като свързващи изходи, както и четири канала Dante. Всеки входен канал може да бъде маршрутизиран към някой от изходните канали.

Усилвателят използва широкообхватно импулсно захранване с активна корекция на фактора на мощността (PFC), за да произведе чист ток и да осигури стабилна и ефективна работа при неблагоприятни условия на електрическата мрежа.

GPI и General Fault

Четири GPI извода са предвидени като допълнителни цифрови линии за управление. Осигурен е допълнителен контакт FAULT, който позволява дистанционно да се сигнализира за обща грешка на устройството.

Дистанционното управление и пълната системна интеграция се осъществяват с помощта на софтуера за симулация d&bArrayCalc и софтуера за дистанционно управление R1. Усилвателят 5D включва два Ethernet порта (1 Gbits/100 Mbits) на конектори RJ 45 с Dante аудио стрийминг и протокол OCA/AES70.
