40D

Усилвателят 40D осигурява необходимата плътност на мощността за целите на инсталацията, а мощната обработка на сигнала разширява нивото на функционалност на вградените функции.

Това устройство съдържа разширени функционалности за управление на входовете с отделен контрол на входното усилване за всеки входен канал, входове/изходи с общо предназначение (GPIO) и конектор за обща повреда. Усъвършенстваните функции за наблюдение на състоянието на системата, като например наблюдение на входа и натоварването, осигуряват пригодност в аварийна ситуация.

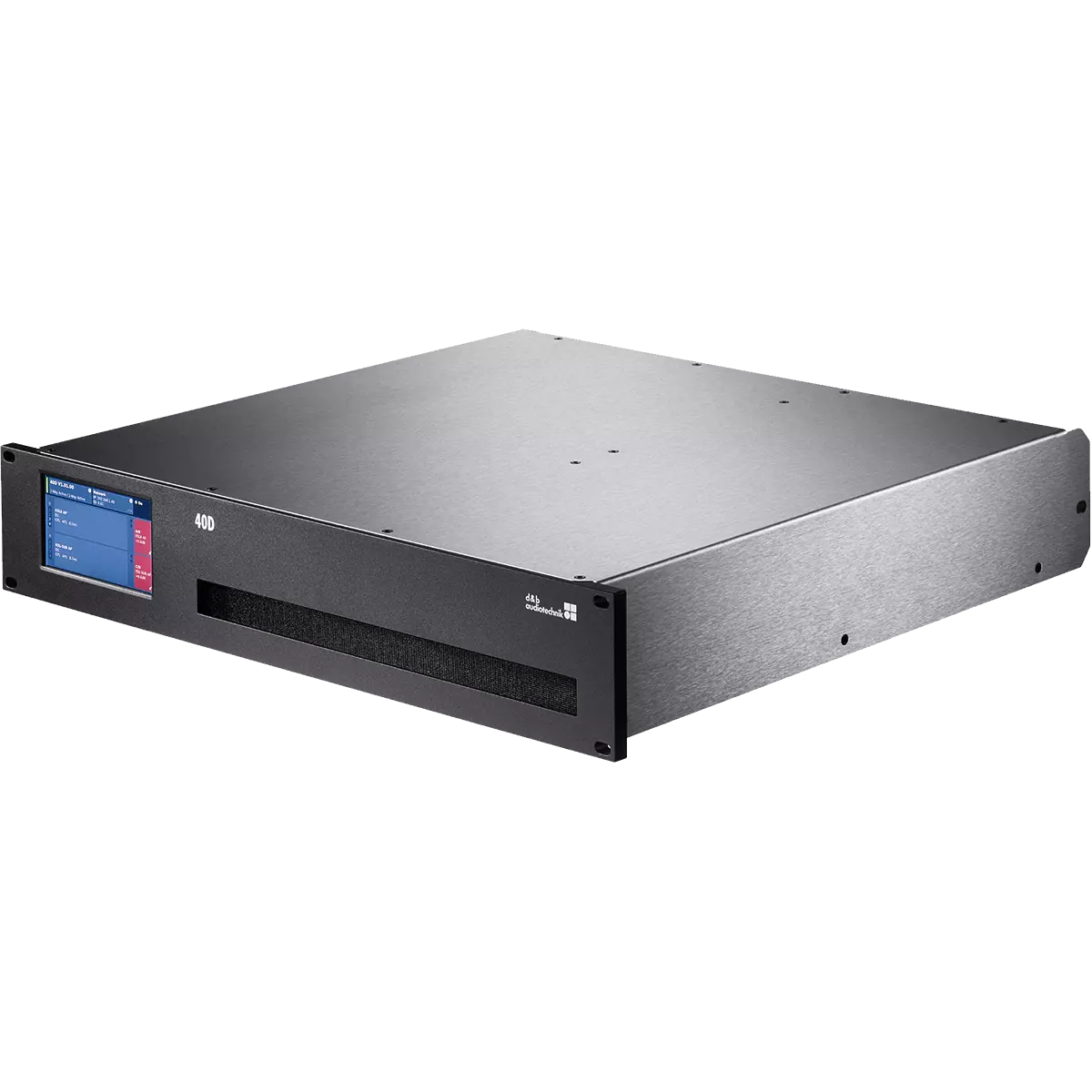

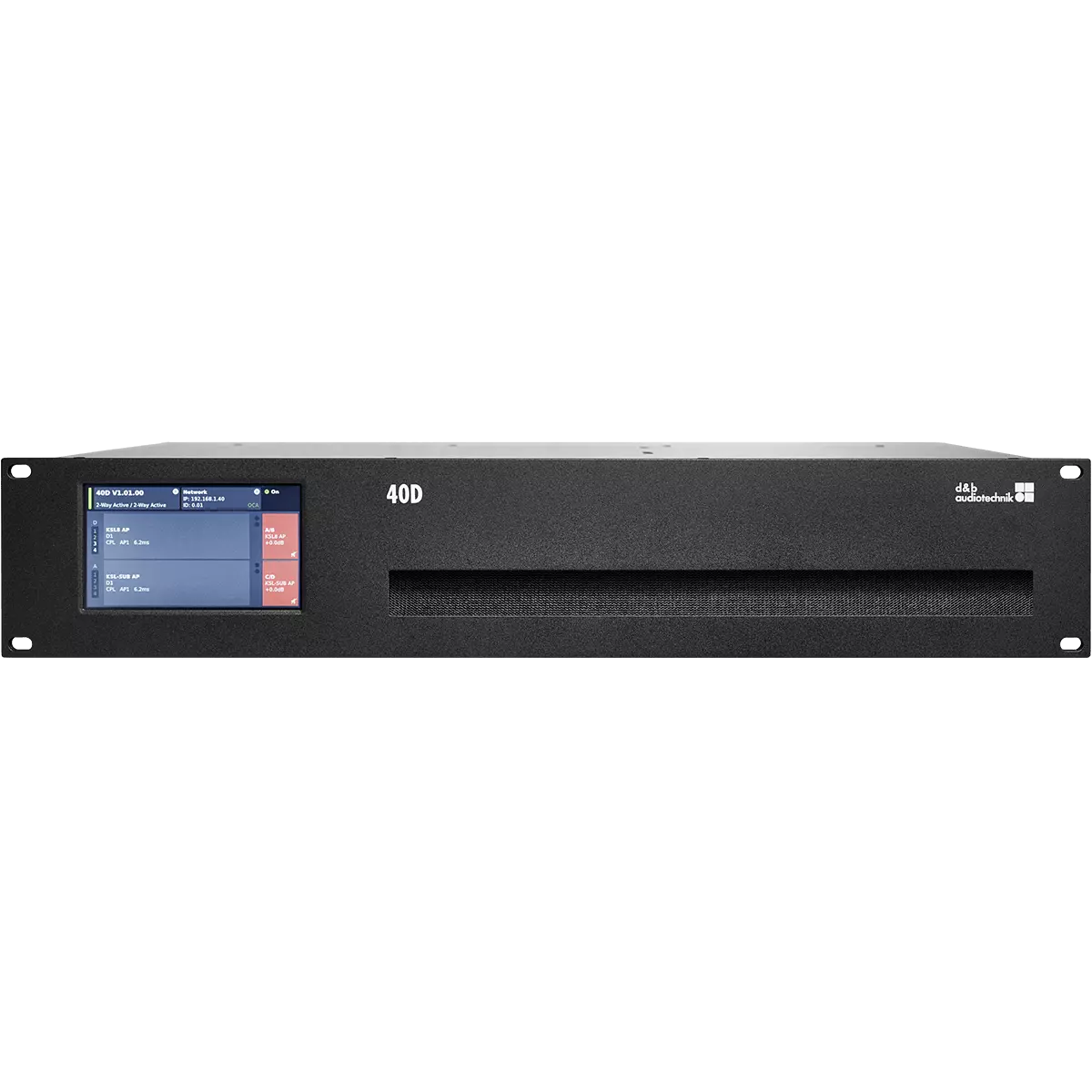

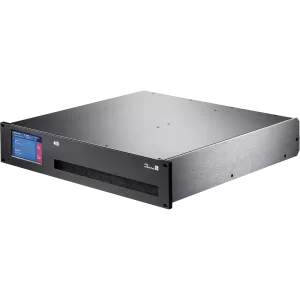

Потребителският интерфейс на усилвателя се състои от 4,3-инчов цветен сензорен екран, предоставящ изчерпателна информация за конфигурацията на устройството и подобрено наблюдение на състоянието.

Интегрираният в 40D DSP включва цялостно управление на високоговорителите, превключваеми филтриращи функции, както и дефинирани от потребителя възможности за еквализация и закъснение. Дефинируемият от потребителя еквалайзер разполага с две независими 16-лентови еквалайзерни групи в рамките на всеки канал, като осигурява параметрични, notch, shelving и асиметрични филтри, както и графичен еквалайзер (чрез софтуера за дистанционно управление d&b R1). Възможността за закъснение покрива диапазон до 10 s. Налични са всички специфични за високоговорителите функции, като CUT, HFA, HFC, THC или CPL. DSP блокът на усилвателя има фиксирано закъснение от 0,3 ms.

Всички функции на 40D се конфигурират чрез мрежата d&b Remote по Ethernet (AES70/OCA). За да работите с устройството, е необходим софтуерът за дистанционно управление d&b R1. Първоначалното конфигуриране на мрежовите параметри след възстановяване на фабричните настройки може да се извърши и чрез уеб браузър.

За приложимите високоговорители d&b LoadMatch позволява на усилвателя 40D да компенсира електрически свойствата на кабела, използван за свързване на високоговорителите към изхода на усилвателя. Тази функция, която обхваща честотна лента до 20 kHz, запазва тоналния баланс при използване на кабели с дължина до 70 m (230 фута).

Благодарение на дизайна си LoadMatch не изисква допълнителни проводници и следователно е приложим при всеки тип използван конектор. За да се осигури оптимална компенсация, в усилвателя могат да се въведат данни за дължината и напречното сечение на кабела, както и за броя на високоговорителите, свързани към канала на усилвателя.

Маршрутизиране на входа

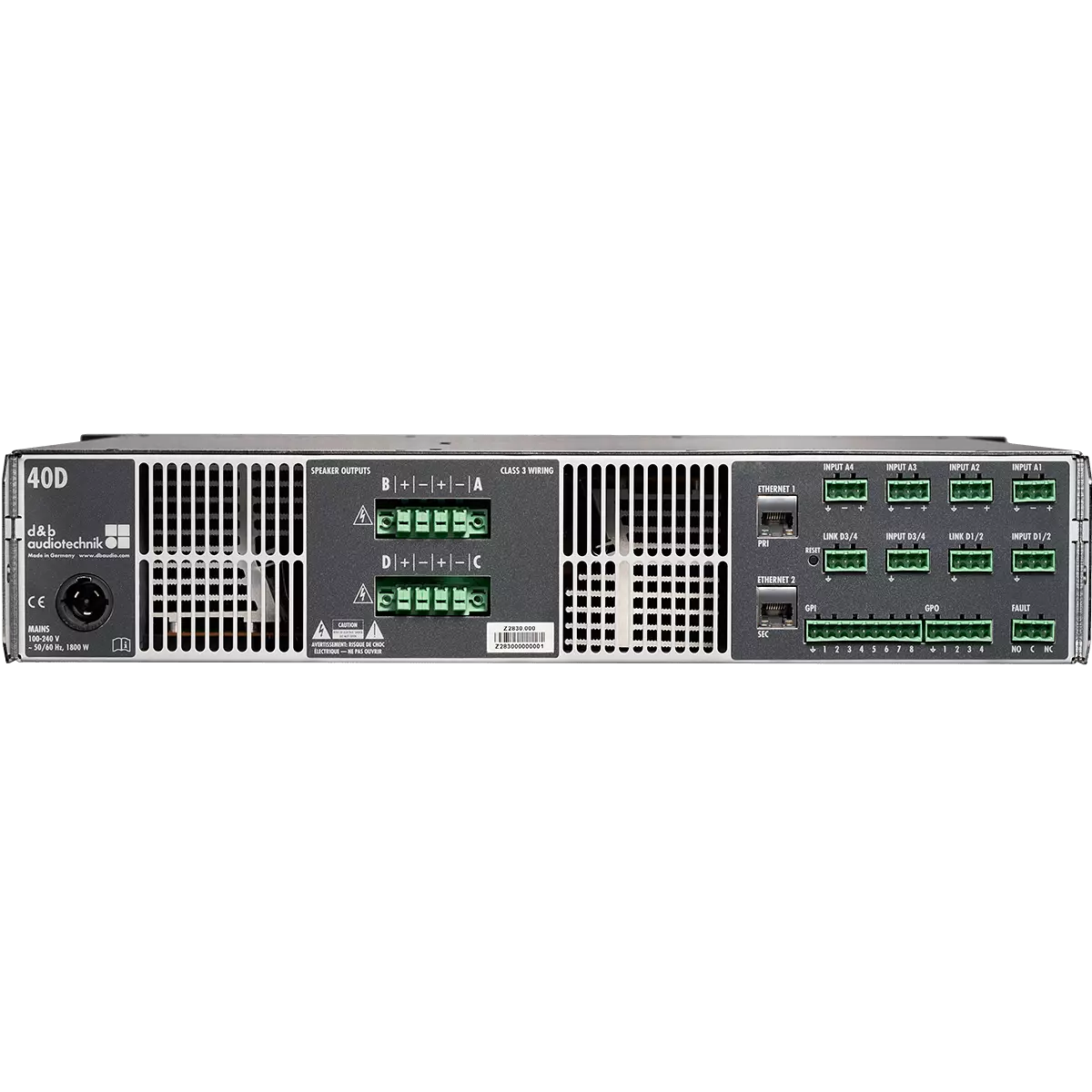

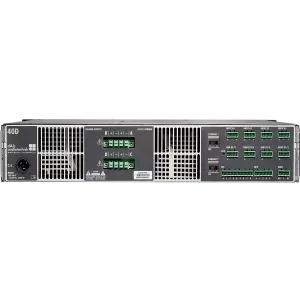

Усилвателят 40D дава възможност за работа с до осем входни канала и осигурява четири аналогови входа, както и четири канала AES3 със съответните свързващи изходи. Всеки входен канал може да бъде маршрутизиран към всеки от изходните канали от A до D. Phoenix™ Euroblock конекторите A1-A4 се използват като аналогови входове и свързващи изходи, а входните конектори D1/2 – D 3/4 – като цифрови входове. Свързващите изходи D1/2 и D3/4 се предоставят като цифрови изходи.

Наблюдение на състоянието на системата

Усилвателите на d&b включват специфични функции за проверка, наблюдение и контрол на системата на d&b в конкретен инсталационен сценарий. Функцията за проверка на системата може да провери състоянието на цялата система за усилване чрез измерване на импеданса на свързаните високоговорители. Всеки високоговорител в системата се проверява и се сравнява със стойностите на импеданса по подразбиране за всеки конкретен кабинет. Това калибриране гарантира, че всеки високоговорител работи в рамките на допустимия диапазон, и показва възможни повреди на компонентите на системата. Функцията за наблюдение на входа може да следи за входящ пилотен сигнал, независимо дали този вход е насочен към изход. Функцията за мониторинг на натоварването може да открие евентуална неизправност на високоговорителя. Тази функция автоматично проверява импеданса на товара, за да изчисли състоянието на отделните драйвери и да докладва за евентуална повреда.

Контакт за GPIO и General Fault

Инсталационните усилватели на d&b включват отделни конектори Euroblock за вход/изход с общо предназначение (GPIO) и контакт за неизправност – General Fault. Конекторът GPIO предлага 8 извода GPI и 4 извода GPO, осигуряващи допълнителни линии за управление. Това позволява използването на външни устройства за управление и откриване на определени функционалности в усилвателя 40D. GPIO могат да бъдат конфигурирани за включване/изключване на устройството, заглушаване на отделни или всички канали, промяна на AmpPreset или проверка на мрежовото напрежение, захранването или състоянието на отделен канал. Отделен контакт за неизправност позволява дистанционно да се сигнализира за обща грешка на устройството.
