DS22 Milan Audio Bridge

Описание на продукта

DS22 Audio Network Bridge е интерфейс, който предоставя 16 AES3 дигитални аудио входа към Milan мрежа, като 4 от тях могат да бъдат превключени към аналогови.

Позволява лесно свързване на множество миксерни конзоли и е подходящ за:

• фестивали
• мобилни системи
• инсталации с Milan-съвместими d&b усилватели

Устройството е с височина 1U и е разработено специално за входната страна на системата, предназначено да се позиционира близо до FOH (Front of House) пулта.

Основни предимства

• Оптимизирано управление на мрежата
• Достъпно решение
• Подобна работа като DS20 (изходно устройство за non-Milan системи)

Мрежа

• Вграден 5-портов Milan-AVB суич:
  • 3 primary порта
  • 2 secondary порта
• Скорост: 100 / 1000 Mbit/s
• Конектори: 5 x etherCON®

Входни конфигурации

Потребителят може да избере между:

• 16 x AES3
• 14 x AES3 + 2 аналогови
• 12 x AES3 + 4 аналогови

Milan потоци

• 2 Milan Talker потока
• 8 канала на поток

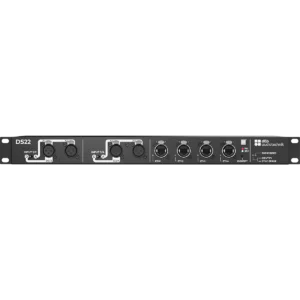

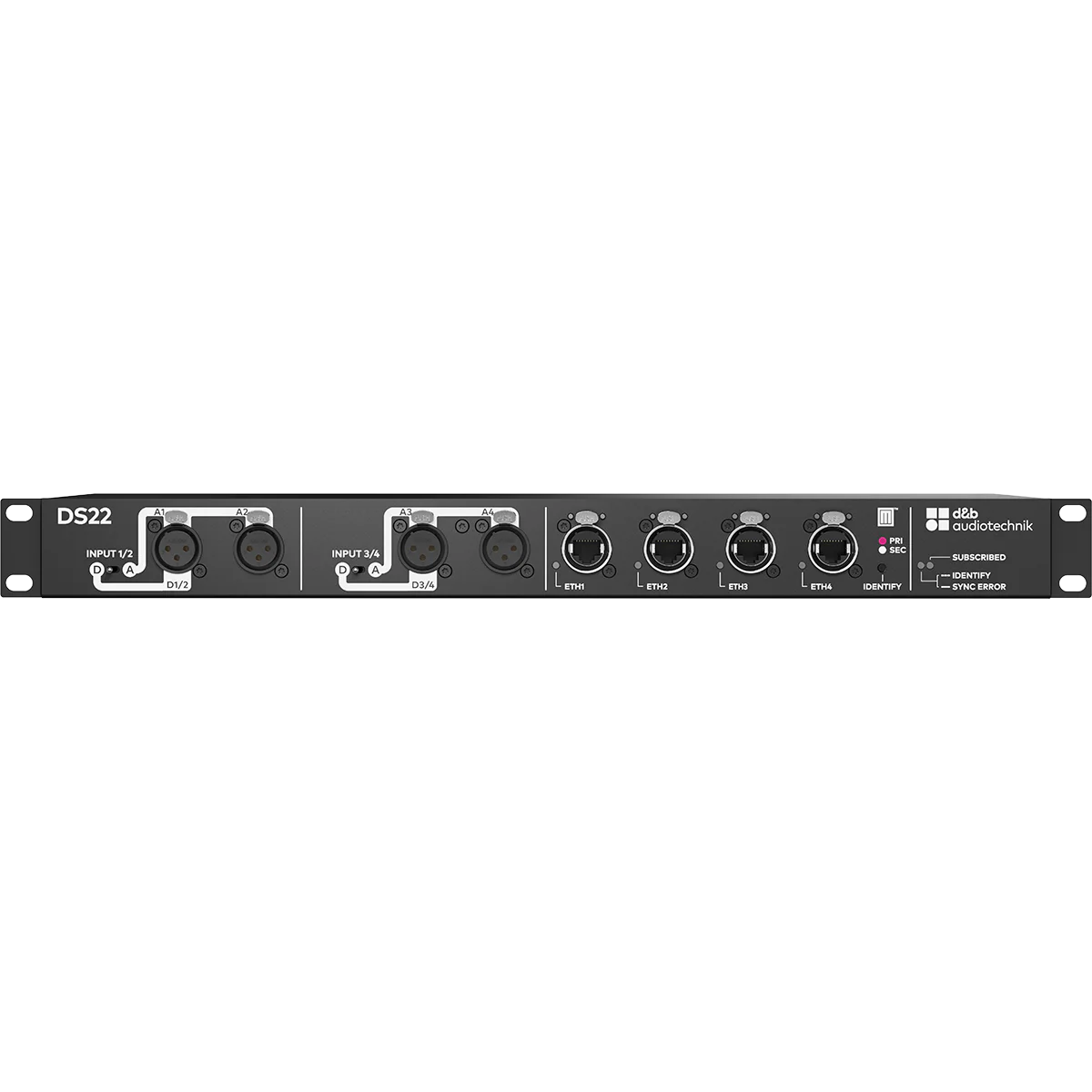

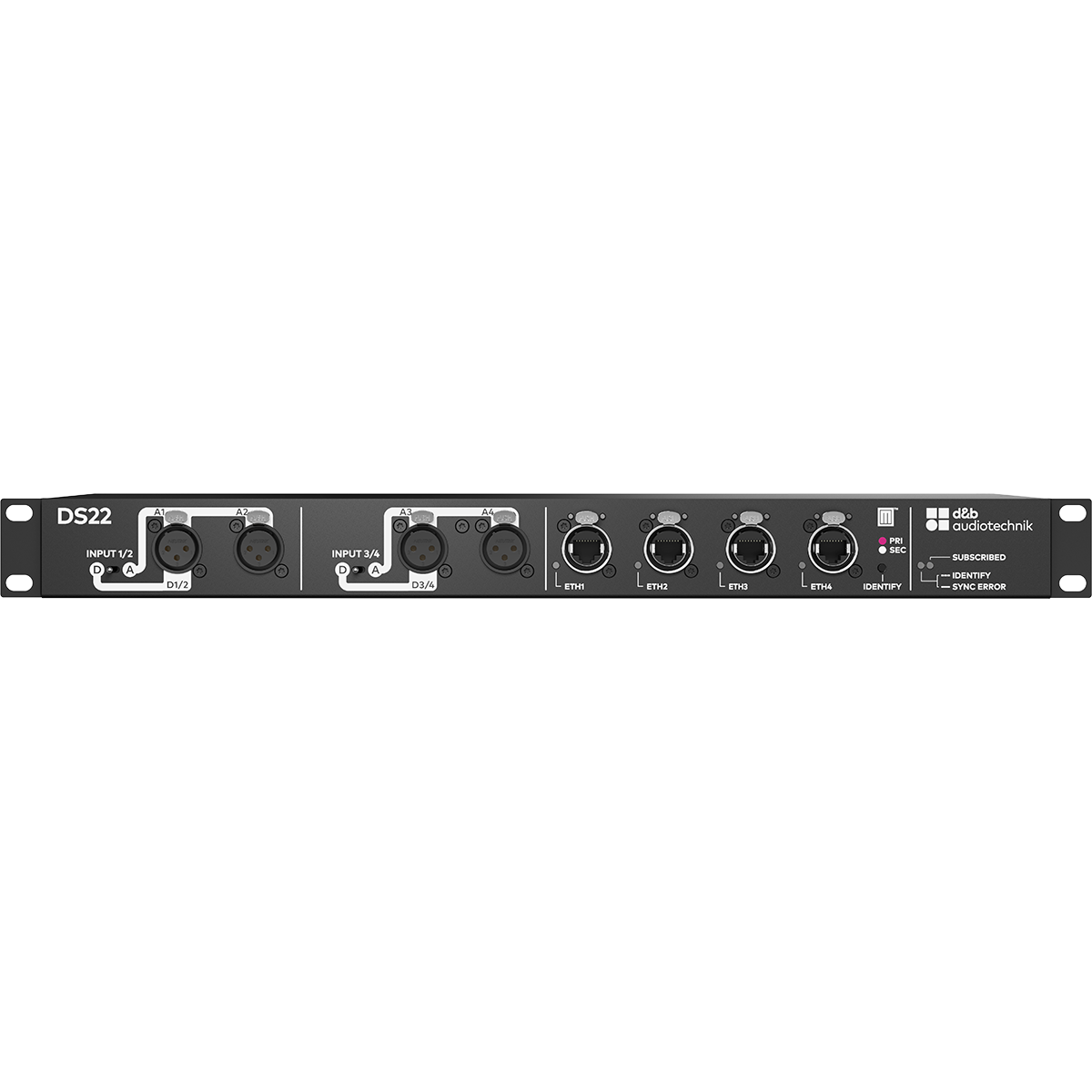

Управление и индикатори

• IDENTIFY – бутон
• IDENTIFY / SYNC ERROR – червен LED
• Milan Network –
  • магента (Primary)
  • циан (Secondary)
• SUBSCRIBED (RX) – зелен LED

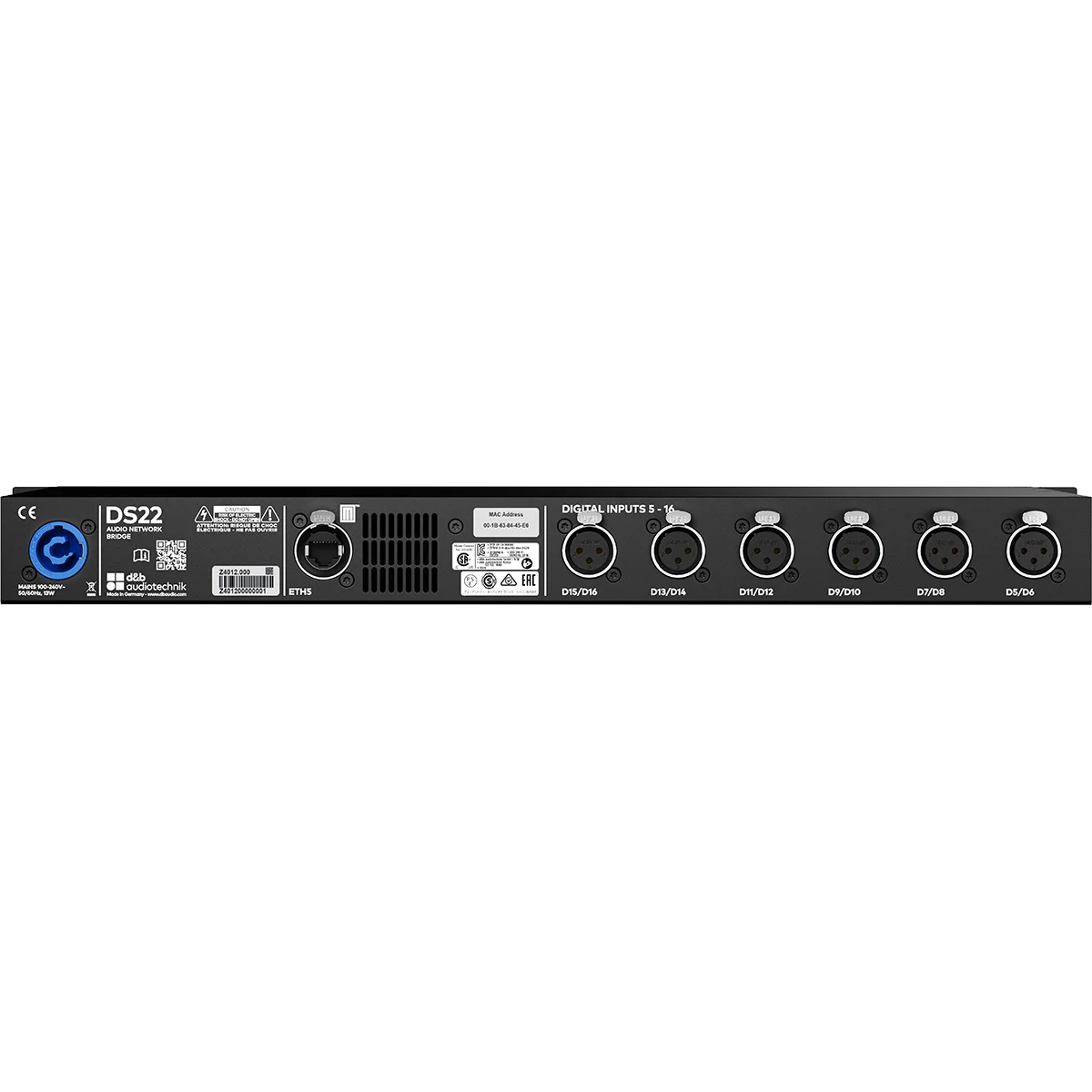

Дигитални входове

• Конектори: XLR (женски)
• Канали: до 16 (8 x AES3)
• Импеданс: 110 Ω
• Честота на дискретизация: 32 – 192 kHz
• Синхронизация: Sample Rate Converter (SRC)

Аналогови входове

• Конектори: XLR (женски)
• Импеданс: 32 kΩ (балансиран)

Захранване

• Конектор: powerCON®
• Напрежение: 100 – 240 V, 50 – 60 Hz
• Защита от пренапрежение: до 400 V AC
• Консумация: 13 W (макс.)

Работни условия

• Влажност: < 70%
• Температура на работа: 0°C – 40°C
• Температура на съхранение: –20°C до 70°C

Размери и тегло

• Размер: 1U x 19″ x 232 mm
• (1U x 19″ x 9.1″)
• Тегло: 3.8 kg

DS22 – гъвкав мост между миксерни конзоли и Milan аудио мрежа.
